まず、上記の配線図をご覧下さい。 真ん中の四角で囲まれた部分がリレーになります。 リレーってこんな仕事をするんですよ。 スイッチOFFの時すなわち、エンジンキーOFFです。 では、エンジンキーONでどこから青線の起動電気を貰うかと言うと ヘッドライトの中のパイロットランプのコネクターです。 この起動電流は、150mAですから1.8W程で 車両コンピュータには、何の異常も起こりません。 私は、2005年K1200GTでこの方法で予備電源を取りましたが 車両コンピュータに何の異常もありませんでした。 BMWは、茶色の配線が基本的には、マイナスです。 |

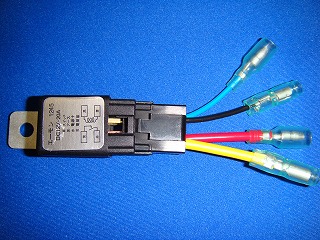

これが、リレーの本体です。 サイズは、125×24×25ミリ(配線含む) 黒い本体は、53×24×25です。 比較的小さいでしょ。 そんなで、場所を選ばないと思います。 |
|

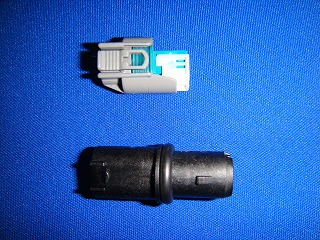

このコネクターが重要なんですよ。 これ、色々と調べてやっと 4輪のBMWのパーツとして入手しました。 そんなで、これが結構高価なんです。 ※車種によっては(R12RT・12GS,S1000等)、 カプラーが使用されていない為、 ご利用いただけません。 |
|

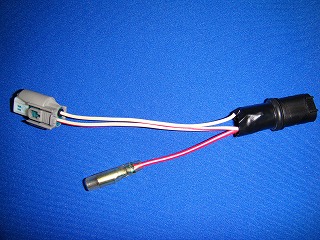

この様に加工して、 パイロットランプから起動電流を貰います。 純正配線を切ったり挟み込んだり しませんので、車両コンピュータの 異常となりません。 画像の赤い配線に 上記配線図の青い配線を繋ぐと 起動電流が取れます。 カプラー付き配線 3000円 ご注文の際は、赤い配線の長さをご指示下さい。 |
|

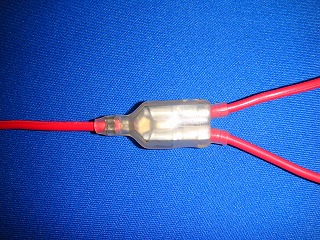

上の配線図の黄色の線へ こんな分岐配線を接続すると 多数の予備電源が取れます。 |
|

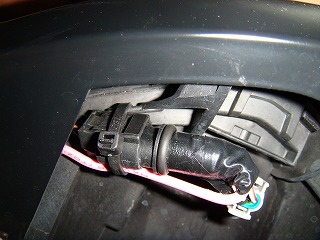

K1200Sのパイロットランプに 接続した例です。 |
ここで、予備電源を取る際の重要な留意点です。 特に2003年以降の車両は、ボディーアースは必ずしも確実とは思わないで下さい。 その為に、アースは、必ずバッテリーのマイナスへ配線で戻して下さい。 |
カプラー付き配線以外に、リレーを含めその他の配線も作成可能です。 下記4点の長さを指定していただければ配線加工致します。 1. パイロットランプからリレー設置する場所までの長さ 2. リレーからバッテリープラスまでの長さ 3. リレーからバッテリーマイナスまでの長さ 4. リレーから予備電源取り出しまでの長さ |
